KL1608数据采集卡

检测对象：各种热电偶、热电阻、电流、电压等信号

通讯方式：4G、WIFI、LORA、ZIGBEE、以太网、RS485

精度：最高可达0.02%（详情咨询销售人员）

相关证书：CE证、ROHS证、设计专利

尺寸：117.6*78.5mm

产品简介：KL1608采集模块采用24位高精度AD采样芯片，精度可达到万分之五，差分隔离技术，让采样更稳定，更精准。通道类型支持热电阻信号、热电偶信号、电流信号、电压信号任意切换。

应用领域：KL1608采集模组广泛用于工业自动化设备，及精密自动化系统中采集相关数据。

经典搭配

▴

▾

产品详情
规格参数
外观尺寸

新KL1608系列模组

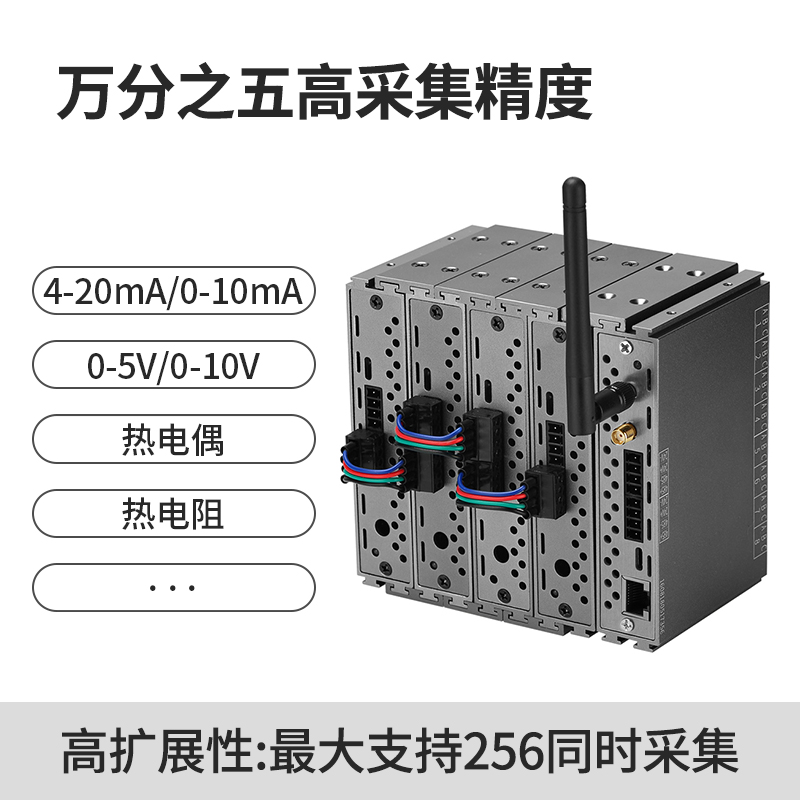

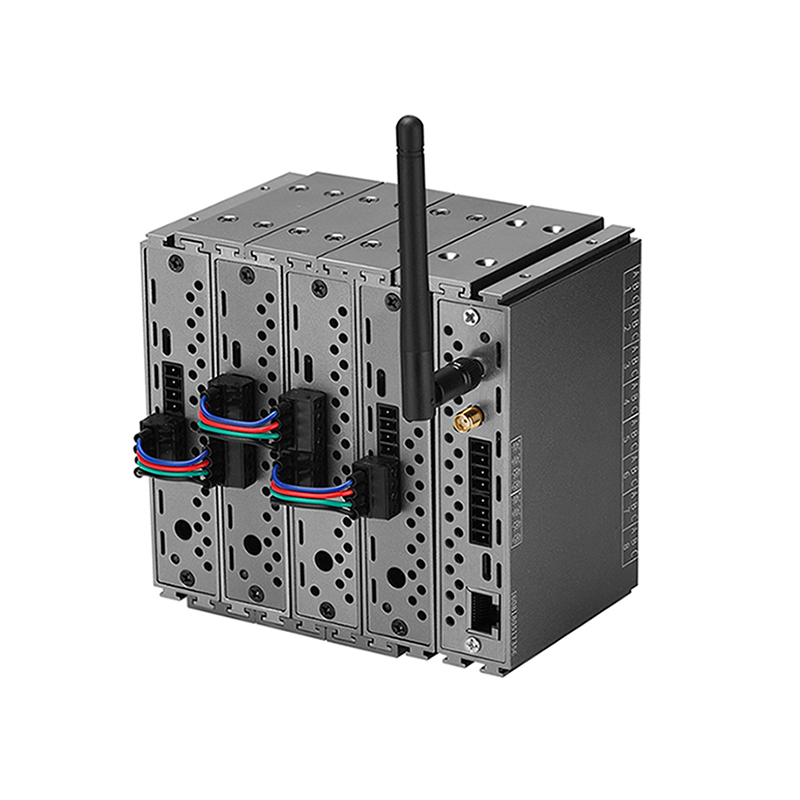

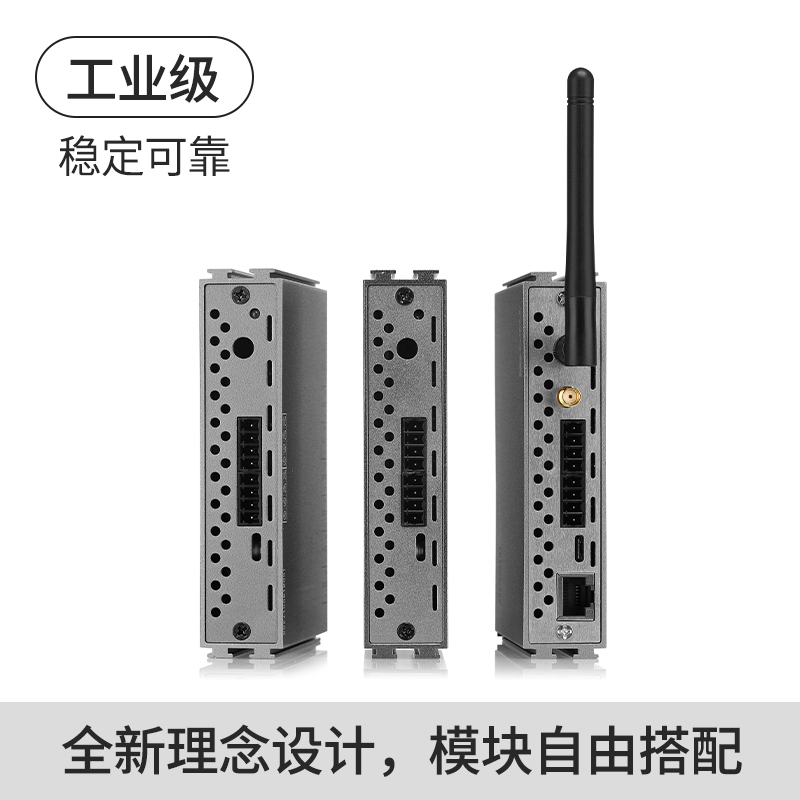

KL1608采集模组分为主机KL300和数据采集模块KL1608组成，KL1608采集模块采用24位高精度AD采样芯片，精度可达到万分之五，差分隔离技术，让采样更稳定，更精准。通道类型支持热电阻信号、热电偶信号、电流信号、电压信号任意切换。通道个数自由组合，最大支持256通道同时采集。

KL1608模组与数据采集现场的各种应用

1、监控PLC、触摸屏及其他二次仪表监控
2、WIFI+以太网局域网（物联网）
3、ZIGBEE无线分散式数据监控
4、LORA无线分散式数据监控

选型说明

产品型号	型号说明	备注
KL1608P-AI-A	RS485通讯、USB通讯	标配 RS485、TYPE-C 接口
KL1608P-AI-Z	ZIGBEE无线通讯
KL1608P-AI-L	LORA无线通讯

规格参数

通信接口特性：

(1) RS-485接口
RS-485(2线)双口并联通讯参数:9600bps 8,N,1
可达通信距离：1.2公里
通讯协议：ASCII协议、Modbus RTU协议
设备地址范围：1~255
RS-485通信线上浪涌、静电（4000V）保护

(2) USB接口（金属外壳标配）
标准TPYE-C接口，可用于通讯、参数配置、设备供电
通讯参数：9600bps 8,N,1
通讯协议：ASCII协议、Modbus RTU协议

数据采样口特性：

通道数: 8路差分

AD等级：24位高精度专用IC

采样模式：轮巡式独立采样

采样对象：见下表1

采样精度：见下表1

采样速率：8HZ

通道间隔离电压：400V AC/DC

与供电电源隔离电压：1500V DC

故障与过压保护：承受电压±15V

输入阻抗：大于2M（电压型）小于50Ω（电流型）

温漂：±25PPM/℃

年漂：±100ppm/Y

静电防护：2000V
电源特性：

电源：直流＋8V~＋28Vdc（端子）、+5V（USB）

功耗：0.15W
电源反向保护、错接保护

环境特性：

工作环境：-20℃～70℃ 0～95%RH无结露

储存环境：－25℃～85℃ 0～90%RH无结露
机械特性：

壳体材料：ABS/铝型材

外壳颜色：暗灰色/锖色

尺寸：90*63*25mm/121.7*80*25.6mm

嵌壳体安装方式：嵌入式/国标C45导轨安装

防护等级：IP40

防火等级：UL94

认证资料：

通过CE、FCC、ROSH认证

输入类型	可以测量的范围（示值范围）	测量精度（引用误差、绝对误差）	ASCII协议示值以及分辨率	Modbus协议有效数据位
0-10V	-0.5V至+11.000V	0.001%F.S ±0.0001V	+01.000 1digit	0.01%
0-5V	-0.5V至+5.500V	0.02%F.S ±0.0001V	+01.000 1digit	0.01%
±20mV	-21mV至+21mV	0.0025%F.S ±0.001V	+10.000 1digit	0.1%
±100mV	-110.0mV至+110.0mV	0.0005%F.S ±0.001mV	+099.00 1digit	0.1%
4-20mA	3mA至+21.00mA	0.005%F.S ±0.001mA	+01.000 1digit	0.1%
K	-60℃至+1372℃	0.05%F.S ±0.5℃	+1000.0 1digit	1%
J	-200℃至+1200℃	0.05%F.S ±0.5℃	+1000.0 1digit	1%
E	-200℃至+1000℃	0.05%F.S ±0.5℃	+0999.0 1digit	1%
T	-200℃至+400℃	0.1%F.S ±0.5℃	+0300.0 1digit	1%
N	-200℃至+1300℃	0.05%F.S ±0.5℃	+0300.0 1digit	1%
w	+1500℃至+2315℃ 0℃至+1500℃	0.2%F.S ±1.1℃ 0.1%F.S ±1℃	+1000.0 1digit	1%
R	+300℃至+1768℃ 0℃至+300℃	0.1%F.S ±0.8℃ 0.5%F.S ±1.6℃	+1000.0 1digit	1%
S	+300℃至+1768℃ 0℃至+300℃	0.1%F.S ±0.9℃ 0.5%F.S ±1.6℃	+1000.0 1digit	1%
B	+600℃至+1820℃ +400℃至+600℃	0.1%F.S ±1.0℃ 1%F.S ±1.7℃	+1000.0 1digit	1%
Pt100	-200℃至+660℃	0.05%F.S ±0.3℃	+0300.0 1digit	1%
CU50	-50℃至+150℃	0.2%F.S ±0.3℃	+0100.0 1digit	1%
Pt1000	-200℃至+300℃	0.1%F.S ±0.3℃	+0100.0 1digit	1%

测
量
范
围

预热时间	30分以上
周围使用温度	-20℃至+70℃
周围使用温度	0至95%RH（没有结露）

环境适
应能力
